Zaurus USB Kabel

6. Mai 2008 by sebastian Kommentar verfassen

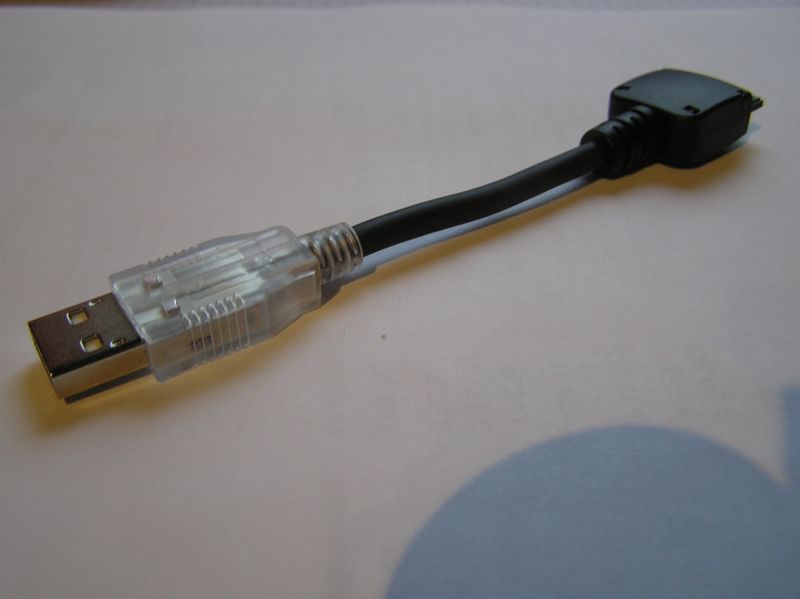

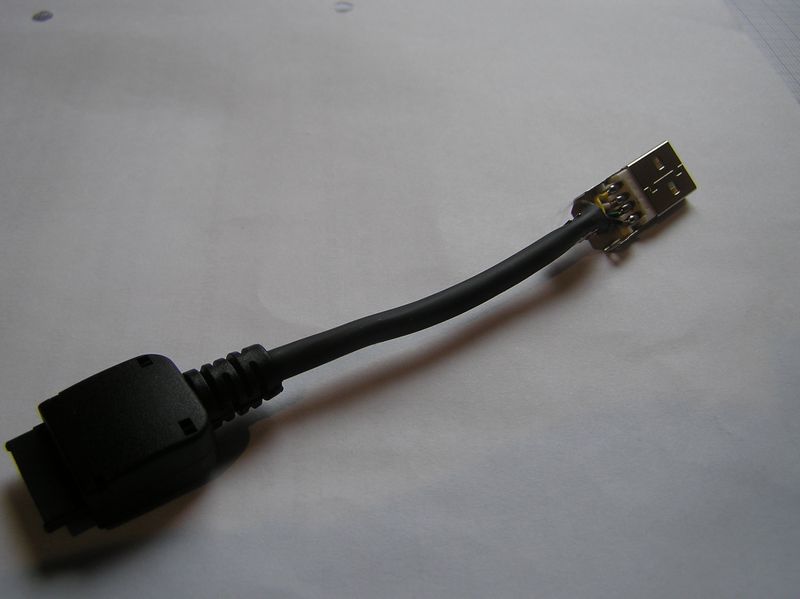

Ziel war es ein kleines USB Kabel zu bauen um den Zaurus mit dem USB Storage Tool als USB-Stick zu verwenden. Das Kabel ist mit den Steckern ca. 15cm lang dadurch leicht mitzunehmen. Es handelt sich um ein sehr flexibles Mikrofonkabel um auch bei der kurzen Länge ein bewegliches Kabel zu erhalten. Nachdem das durchmessen des Cradle keinen Erfolg brachte, habe ich einige Belegungen ausprobiert nach dem Schaltplan des Sharp I/O Ports. Die Belegung des Sharp I/O Ports finden sich in einem PDF auf der Sharp Website. Ich habe sie hier auch nochmal bereitgestellt: [download#3#size#nohits]

Ich bedanke mich bei allen aus dem Z-Portal.info Forum und allen anderen die mir geholfen haben.

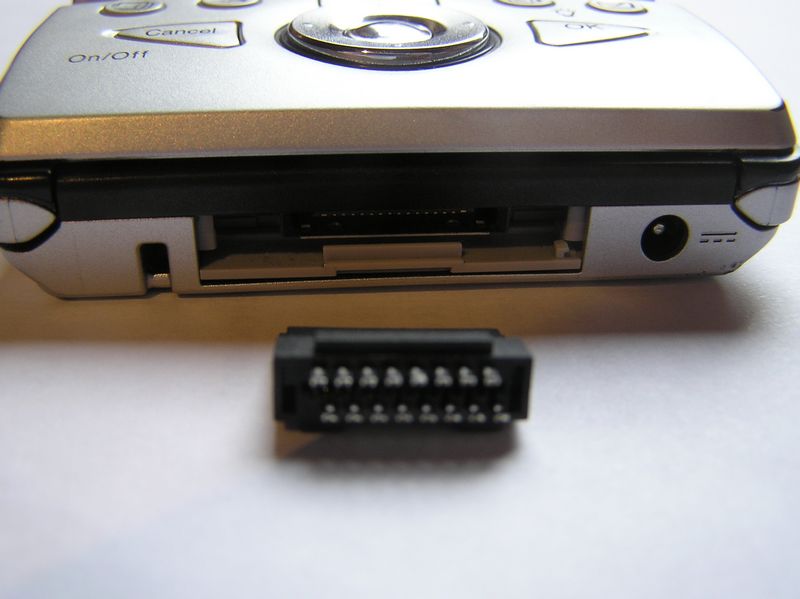

Der Stecker:

___________________
|1 3 5 7 9 11 13 15|
|2 4 6 8 10 12 14 16|
Dabei ist der Stecker so zu halten das er in den Zaurus gesteckt
werden kann mit dem Display des Zaurus nach oben.

Die Belegung:

Ohne Ladefunktion:

USB Stecker Zaurus I/O Port Bedeutung:
1 – –
2 12 USB Data –
3 9 USB Data +
4 8 GND
Mit Ladefunktion:

USB Stecker Zaurus I/O Port Bedeutung:
1 2 VCC(+5V)
2 12 USB Data –
3 9 USB Data +
4 8 GND

Kategorie: Zaurus Stichworte: Zaurus
